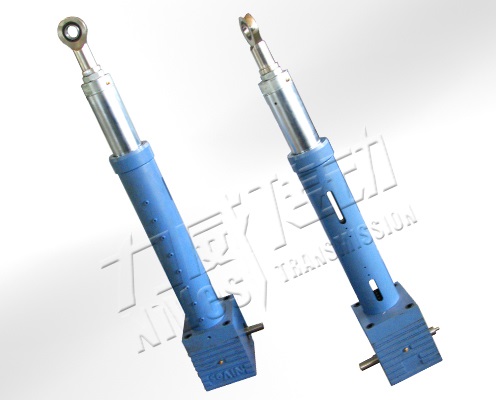

SCB升降机推杆

SCB升降机推杆



◆ SCT/SPT和SCB/SPB系列升降机推杆对重型载荷的直线运动提供了全新的成熟解决方案。实现工业领域的重载升降横移运动,同时高密封的防护等级更适应在恶劣的工作环境中正常工作,是替代液压缸减少环境污染,节约能源,减少维护成本的高性价比方案。
◆ 使用单台电机驱动多台升降机推杆同步升降,可以实现绝对同步,同步精度可至0.1mm,运行平稳,控制简单,可靠性高。
◆ 我公司提供成套升降系统方案设计,同时提供成套升降系统组件。升降机推杆分为滚珠丝杠升降机推杆SCB/SPB系列和普通丝杠升降机推杆SCT/SPT系列。
◆ 推拉载荷从2吨至20吨共分为5个系列:2吨,5吨,8吨,10吨,20吨;最高速度可达100mm/s以上。行程可以根据负载做到3米以上。
◆ 可以承受推力和拉力,工作制可以达到50%。

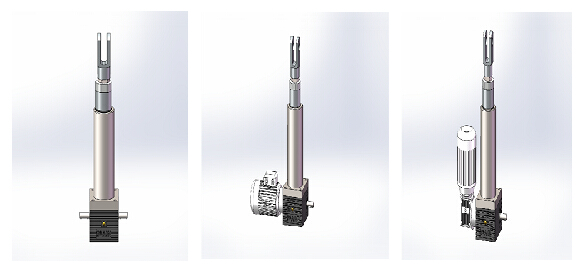

◆ 升降机推杆可以与减速机和电机一体化设计,实现不同的提升速度。


升降机推杆特点
◆ 球墨铸铁凹槽设计散热快,持续负载时间长,减震性能强。
◆ 能与各种电机及减速机组合。
◆ 特殊精密导向轴承设计,提高承受侧向力的能力,大幅度提高了升降机推杆的稳定性。
◆ 防转设计,保证推杆在运动过程中不自转。
◆ 梯形齿丝杠配合蜗轮蜗杆和减速机能保证绝对自锁,保证设备安全顺畅运行。
◆ 双层密封,防护等级可以达到IP55/IP56,可以在恶劣环境下正常运行。
◆ 速度可选性大,多种减速比供您选择,可提供双头,多头丝杠和滚珠丝杠升降机推杆。
◆ 多台联动,绝对同步升降。
◆ 高刚性,抗冲击能力强。
◆ 免维护,超长寿命,噪音低。
◆ 附件配置多:限位开关、防反转装置、防尘罩、安全螺母、反齿隙装置、手摇轮、离合器、编码器、电位计、耳轴安装板等。
◆ 推力范围:2吨-20吨。

SCB升降机推杆选型注意事项
◆ 工作制为10分钟内工作时间百分比
◆ SCB/SPB系列升降机推杆的工作制可以达到50%
◆ SCT/SPT系列升降机推杆的工作制可以达到30% 当实际负载小于额定载荷时,可适当提高工作制
◆ 同步升降台设计时需要考虑组合系数,在计算总功率时考虑联动损耗。两台组合系数-0.95,三台组合系数-0.9,四台组合系数-0.85,6-8台组合系数0.8,9-18台组合系数0.75
◆ 电机最大输入转速不超过1800rpm
◆ 升降机推杆大减速比型号R2有自锁功能,小减速比R1在负载率超过65%时不确定自锁,在联动场合和振动场合必须配置制动器
◆ 行程大于500mm时,请校核升降机推杆的稳定性,请参考负载与行程稳定性曲线图
◆ 梯形丝杠升降机推杆SCT/SPT系列在300mm行程上的导程误差为0.1mm;滚珠丝杠升降机推杆SCB/SPB系列在300mm行程上的导程误差为0.05-0.02mm
◆ 根据负载类型调整选型安全系数,均匀负载1.0-1.2,中度负载1.3-1.5,重度负载1.6-2.5
◆ 升降机推杆正常工作状态下的输入功率不能超过允许最大输入功率
◆ 滚珠丝杠升降机推杆SCB/SPB系列的其他机械参数与滚珠丝杠螺升降机SJB/SKB系列相应型号一致
◆ 升降机推杆特有结构设计比同类型产品能承受更高的侧向力,但在机械设计的时候尽量避免侧向力
◆ 梯形丝杠升降机推杆SCT/SPT系列的其他参数与梯形丝杠螺旋升降机SJT/SKT系列升降机相应型号一致
◆ 工作环境温度:-20度 - +40度(-40度 - +100度特殊要求)
